DIL 803 Dual Sample Dilatometer
Simultánní provoz se dvěma vzorky pro maximalizaci produktivity bez kompromisů ve výsledcích.
Pro maximalizaci propustnosti vzorků nabízí DIL 803 a DIL 803L simultánní provoz dvou vzorků. DIL803 a DIL 803L lze také provozovat s inertním referenčním vzorkem pro kvazidiferenciální měření, což snižuje vliv expanze měřicího systému a zvyšuje přesnost měření za dynamických teplotních podmínek. DIL 803 je navržen pro měření ve vakuu nebo inertním plynu, zatímco DIL 803L je navržen pro měření ve vzduchu, takže DIL 803L je ideální pro měření keramických materiálů.
| DIL 803 | DIL 803L | |
| Délka vzorku | 0 – 50 mm | 0 – 50 mm |
| Průměr vzorku | Max. 7 or 10 mm | Max. 7 or 10 mm |
| Měřící systém | Tavený oxid křemičitý, Al2O3 | Tavený oxid křemičitý, Al2O3 |
| Změna délky | 4 mm | 4 mm |
| Rozlišení délky | 10 nm | 20 nm |
| Teplotní rozlišení | 0.05°C | 0.1°C |
| Přesnost v α: | 0.03 x 10-6 K-1 | 0.05 x 10-6 K-1 |
| Atmosféra: | Vákuum, inertní plyn, vzduch | Vzduch |
| Operační mód | Horizontální | Horizontální |
| Teplotní rozsah | -160°C – 1700°C podle typu pece | RT – 1700°C podle typu pece |
| Kontaktní síla | 0.02 – 1 N, adjustable | 0.02 – 1 N, adjustable |
Princip měření
Horizontální uspořádání pece zaručuje optimální rovnoměrnost teploty a zabraňuje proudění vzduchu spojenému s konvekcí. Měření posunutí s vysokou citlivostí se provádí pomocí LVDT s vysokým rozlišením, což zaručuje, že i ty nejmenší události tepelné roztažnosti budou změřeny přesně. Měřicí hlava DIL803/803L je tepelně stabilizovaná a necitlivá na otřesy.

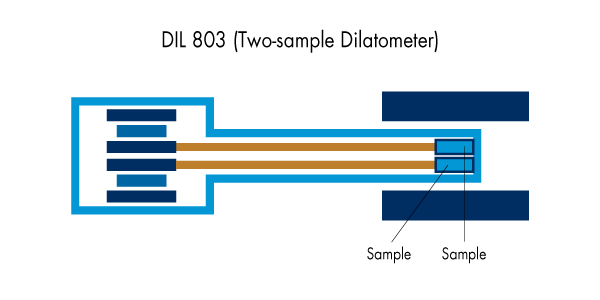

DIL 803/803L zvyšuje propustnost vzorků tím, že umožňuje měření dvou vzorků současně. Alternativně může DIL 803 fungovat jako kvazidiferenciální dilatometr, ve kterém se pro zlepšení přesnosti měření používá jedna z poloh vzorku pro inertní referenční materiál jako korekce expanze systému.
Příklad měření

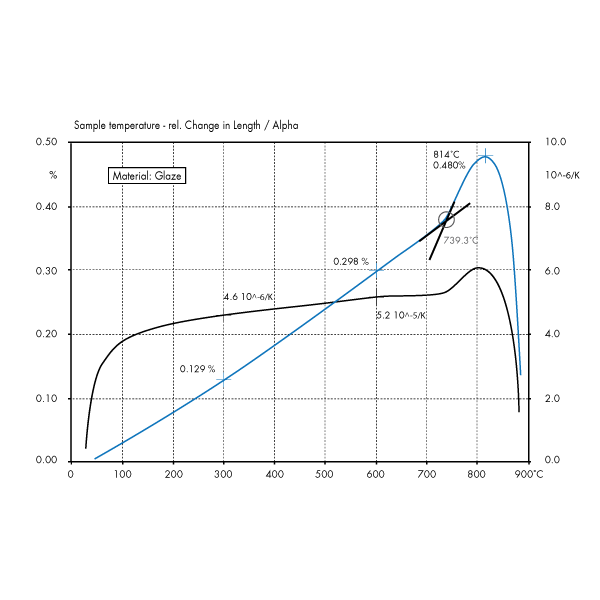

Příklad přínosu měření dvou vzorků je uveden ve výše uvedených datech. Tento příklad ukazuje tepelnou roztažnost glazury na keramickém tělese. Tato glazura je tenký film, a proto se musí měřit při nanášení na keramické tělo. Aby se odstranil vliv keramického substrátu z měření, neglazovaná keramika byla měřena současně s glazovanou částí. Tepelná roztažnost způsobená neglazovanou keramikou byla odečtena od celkového měření, takže zůstalo kvantitativní měření změny rozměru glazury.
Teplotní rozsah
DIL 803 a DIL 803L lze konfigurovat s řadou různých pecí v rozsahu od -160 do 1700 °C. Tyto pece lze snadno vyměňovat a s jedním nástrojem lze používat více pecí. Přesná měření teploty se provádějí výběrem vhodného typu termočlánku nebo pyrometru pro požadovaný teplotní rozsah.
Měřící systém
Inertní měřicí systémy jsou k dispozici v různých materiálech. Tyto zkumavky se vzorky, ložiska a tlačné tyče lze snadno vyměnit, aby vyhovovaly potřebám měření. Aby se zabránilo interakci systému se vzorkem, jsou tyto měřicí systémy k dispozici v provedení tavený oxid křemičitý, Al2O3, safír, grafit a wolfram. K dispozici jsou také certifikované referenční materiály pro kalibraci a ověření výkonu přístroje.
