DIL 802 Differential Dilatometer
Pro nejvyšší přesnost měření poskytuje DIL 802/802L skutečně diferenciální měření v horizontálním dilatometru.
Pro nejvyšší přesnost měření poskytují DIL 802 a DIL 802L skutečně rozdílové měření. Měřením pouze rozdílu mezi vzorkem a referenčním vzorkem stejným, jediným LVDT-senzorem, design True Differential neguje vliv expanze měřicího systému na měření vzorku. Tento návrh měření je zvláště výhodný pro dynamické teplotní programy, jako jsou programy používané v Rate-Controlled-Sintering (RCS) a pro měření vzorků s malou tepelnou roztažností. DIL 802 je určen pro měření ve vakuu nebo inertním plynu, zatímco DIL 802L je určen pro měření ve vzduchu.
Specifikace
| DIL 802 | DIL 802L | |
| Délka vzorku | 0 to 50 mm | 0 to 50 mm |
| Průměr vzorku | max. 7 or 10 mm after conversion to DIL 801: 14 or 20 mm | max. 7 or 10 mm after conversion to DIL 801L: 14 or 20 mm |
| Měřící systém | Fused silica, Al2O3 | Fused silica, Al2O3 |
| Změna délky | 4 mm | 4 mm |
| Delkové rozlišení | 10 nm | 20 nm |
| Teplotní rozlišení | 0.05°C | 0.1°C |
| Přesnost v α | 0.01 x 10-6 K-1 | 0.03 x 10-6 K-1 |
| Atmosféra | vákuum, inertní plyn, vzduch | air |
| Operační mód | horizontální | horizontal |
| Teplotní rozsah | -160°C – 1700°C podle typu pece | RT – 1700°C podle typu pece |
| Kontaktní síla | 0.02 – 1 N, nastavitelná | 0.02 – 1 N, nastavitelná |

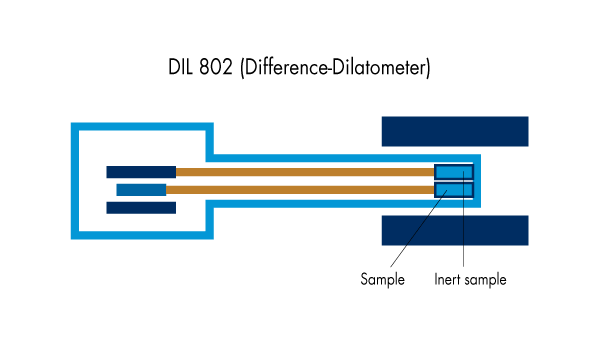

Princip měření
Horizontální uspořádání pece zaručuje optimální rovnoměrnost teploty a zabraňuje proudění vzduchu spojenému s konvekcí. Zvýšená přesnost DIL 802 je způsobena jeho jedinečnou konfigurací diferenciálního měření. Jádro LVDT je spojeno se vzorkem přes konvenční tlačnou tyč a pohybuje se ve shodě s expanzí vzorku. Trubice LVDT je spojena s identickou tlačnou tyčí v kontaktu se vzorkem z dobře známého referenčního materiálu. Trubka se tak pohybuje v odezvě na tepelnou roztažnost systému a eliminuje potřebu spoléhat se na korekční a kalibrační testy.
Teplotní rozsah
DIL 802 lze konfigurovat s řadou různých pecí v rozsahu od -160 do 1700 °C, zatímco DIL 802L lze použít pro pece s rozsahem teplot mezi RT až 1700 °C. Tyto pece lze snadno vyměňovat a s jedním nástrojem lze používat více pecí. Přesná měření teploty se provádějí výběrem vhodného typu termočlánku nebo pyrometru pro požadovaný teplotní rozsah.
