DIL 801 Single Sample Dilatometer
Nejlepší poměr cena/výkon pro přímé měření jednoho vzorku pro rutinní vyhodnocení
DIL 801 a DIL 801L jsou horizontálně konfigurované jednovzorkové dilatometry vhodné pro širokou škálu rutinních dilatometrických testů. DIL 801 je určen pro měření ve vakuu nebo inertním plynu, zatímco DIL 801L je určen pro měření na vzduchu, díky čemuž je DIL 801L ideální pro měření keramických materiálů, které jsou často zpracovávány na vzduchu.
| DIL 801 | DIL 801L | |
| Délka vzorku | 0 – 50 mm | 0 – 50 mm |
| Průměr vzorku | max. 14 nebo 20 mm | max. 14 nebo 20 mm |
| Měřící systém | Tavený oxit křemičítý, Al2O3 | Tavený oxit křemičítý, Al2O3 |
| Změna délky | 4 mm | 4 mm |
| Rozlišení délky | 10 nm | 20 nm |
| Rozlišení teploty | 0.05°C | 0.1°C |
| Přesnost v α | 0.03 x 10-6 K-1 | 0.05 x 10-6 K-1 |
| Atmosféra | vakuum, inertní plyn, vzduch | vzduch |
| Typ | horizontální | horizontální |
| Rozpětí teplot | -160°C – 1700°C podle typu pece | RT to 1700°C podle typu pece |
| Kontaktní síla | 0.02 – 1 N, nastavitelná | 0.02 – 1 N, nastavitelná |

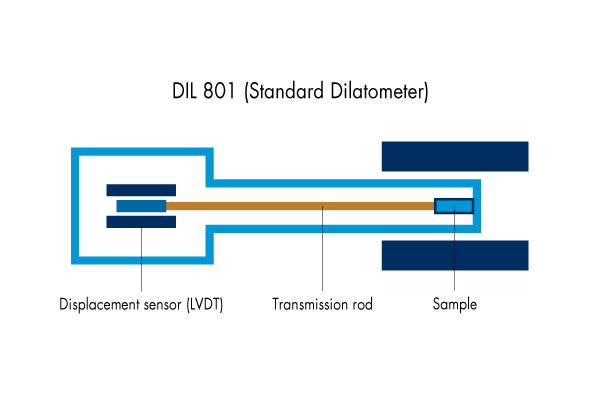

Princip měření
Horizontální uspořádání pece zaručuje optimální rovnoměrnost teploty a zabraňuje proudění vzduchu spojenému s konvekcí. Měření posunu s vysokou citlivostí se provádí pomocí LVDT s vysokým rozlišením, což zaručuje, že i ty nejmenší události tepelné roztažnosti budou změřeny přesně. Měřicí hlava DIL801 je tepelně stabilizovaná a necitlivá na otřesy.
Teplotní rozsah
DIL 801 lze konfigurovat s řadou různých pecí v rozsahu od -160 do 1700 °C, zatímco DIL 801L lze použít pro pece s rozsahem teplot od RT do 1700 °C. Tyto pece lze snadno vyměňovat a s jedním přístrojem lze používat více pecí. Přesná měření teploty se provádějí výběrem vhodného typu termočlánku nebo pyrometru pro požadovaný teplotní rozsah.
Systém měření
Inertní měřicí systémy jsou k dispozici v různých materiálech. Tyto zkumavky se vzorky, ložiska a tlačné tyče lze snadno vyměnit, aby vyhovovaly potřebám měření. Aby se zabránilo interakci systému se vzorkem, jsou tyto měřicí systémy k dispozici v provedení:
- tavený oxid křemičitý
- Al2O3
- safír
- grafit
- wolfram
K dispozici jsou také certifikované referenční materiály pro kalibraci a ověření výkonu přístroje.
